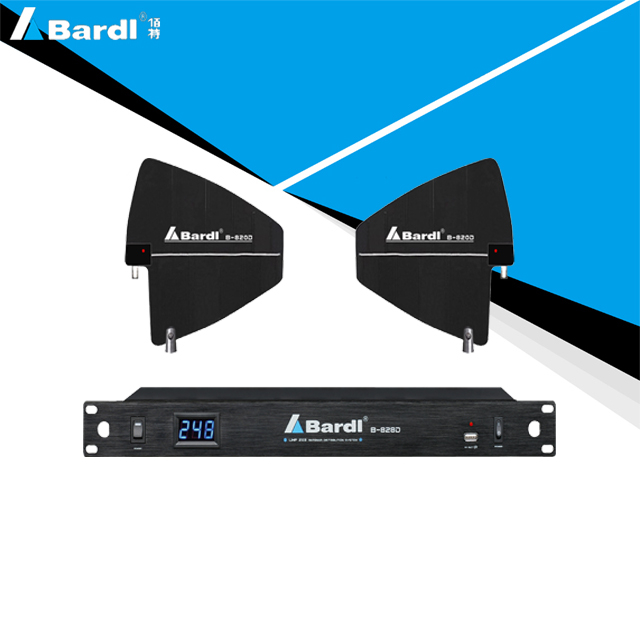

佰特 B-828D 天线放大器

UHF Antenna Distribution System UHF频段天线分配放大器 超高频宽带定向LPDA天线
状态:
数量:
  • B-828D

  • Bardl-佰特

B-828D 640

※系统指标

天线类型:对数周期偶极阵(LPDA)天线

指向性:椭圆形180度 典型

工作频带:500MHz-1GHz

指向极性:垂直(于垂直安装)

工作电压:8V DC

导波器段数:11段

增益:6dB典型 最大值10dB

连接端子:固定式直角TNC母座

阻坑:50欧姆 典型

重量:300克

电压驻波比:≤1.7:1

外形尺寸:348mm长×325mm宽×25mm厚



天线分配放大器技术参数

天线分配器:一分二

工作频带:500MHz--1GHz

增益:6dB--10dB

输出外接电源:DC  12V  800MA

工作电源:AC  100V---240V




B-828D系列天线放大器简介

B-828D是一款无线话筒信号天线放大器,专为大型演出打造,能够轻松应对各种复杂环境,性能稳定。

本天线放大系统由一台电源、天线分配主机、2个指向性天线组成,八通道低损耗天线分配电路设计,让接收信号获得较佳的噪讯比,增加接收稳定性及距离。主机背面提供4组12V 1A电源输入,供给无线接收机使用,方便现场安装工程。B-828D天线放大器, 是针对无线麦克风接收距离没达到实际需要距离而设计,具有接收距离远,信号稳定等功能。适合UHF无线麦500KHZ---1GHZ使用。

· 带电压显示,保护设备·带USB接口,为照明灯供电

· 可同时供多套话筒叠加使用·带有供电功能,使用更方便

· 信号放大效果显著,稳定性明显增强·八通道低损耗天线分配电路设计






B-820D指向性天线

天线类型:数周期偶极阵(LPDA)天线工作频带:500MHz - 1GHz

工作电压:8V DC

增益:6dB(典型)

阻抗:50Ω 电压驻波比:1.5∶1

指向性:椭圆形 180°(典型指向极性:垂直

导波器段数:11段  连接端子:TNC母





B-828D天线分配放大器

天线分配器:一分四(二进八出工作频带:500MHz - 1GHz

增益:6~10dB

工作电源:220V AC

输出外接电源: DC 12V1mA







配件清单:

1、DC连接线。

2、挂増式角码(选配) 。

3、支架转换接头。

4、说明书。

5、同轴电缆,,6、电源线。


注意事项:

1、天线安装应高于18米的高度。

2、 天线位置要设在直接看到发射机而周边大于1.5米的范围内无障碍物 (大型金属品或干扰的信号源) 的位置。

3、 连接到接机与天线分配的同电缆尽减短。

4、 天线会受到天气环境的影响在户外使用时, 请天线放在干燥的位置, 湿气及雨水会影响B Nc头及同軸电缆线的能效与安全 。



微信图片_20200613121222


天线类型

对数周期偶极阵(LPDA)天线

工作频带

500MHz-1GHz

工作电压

8V DC

增益

6dB典型最大值10dB

阻坑

5o欧姆典型

电压驻波比

≤1. 7:1

指向性

椭圆形1 8o度 典型

指向极性

垂直(于垂直安装)

导波器段数

11段

连接端子

固定式直角BNC母座

重量

300克

外形尺寸

348mm长X325mm宽X25mm厚


天线分配器

一分二/一分四

工作频带

500MHz-1GHz

增益

6dB-10dB

工作电源

AC100V-240V

输出外接电源

DC12V800MA
